手搖式塑膠拉力測試儀 10N.m手動式端子拉力檢測儀


SGWS手搖式塑膠拉力測試儀簡介：
手搖式塑膠拉力測試儀可適用于線材端子以及焊點脫落測試，各類型的推拉力計測試，斷點測試等。鉚釘、焊接、冷熱壓貼膜、鍵盤按鈕手感度測試、拉壓力測試。手搖式塑膠拉力測試儀的功能：拉伸性能，拉伸強度與變形率，拉斷力，抗撕裂性能，熱封強度性能，滾筒剝離試驗，90度剝離，繩類拉斷力，褲型撕裂力，180度剝離，壓縮試驗，彎曲試驗，剪切試驗，頂破試驗等完成不同的試驗，根據客戶的需求不同，可以安裝不同的夾具，寬試樣夾具。

拉力強度測試儀的應用：
金屬絲、金屬箔、管材。塑料板材、塑料薄膜及橡膠、電線電纜、膠粘劑、人造板、電線電纜、防水卷材等材料的拉伸壓縮、彎曲剝離、位移、撕裂、插拔力試驗，

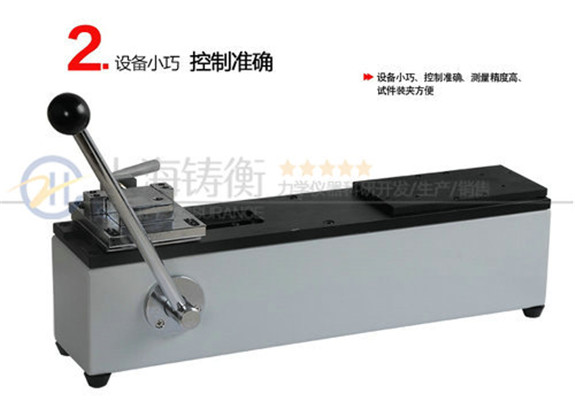

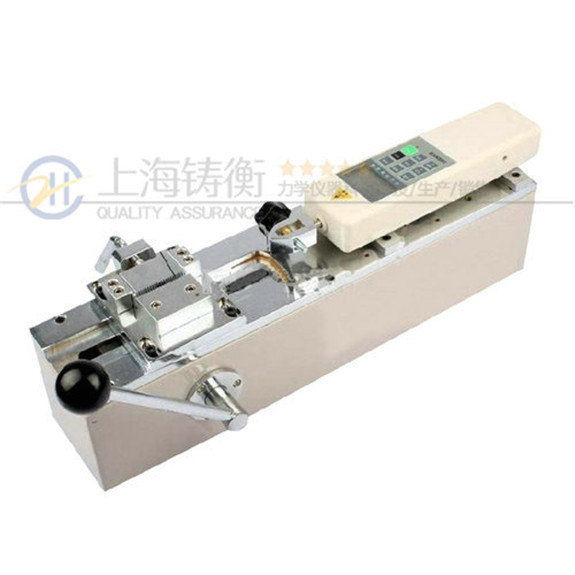

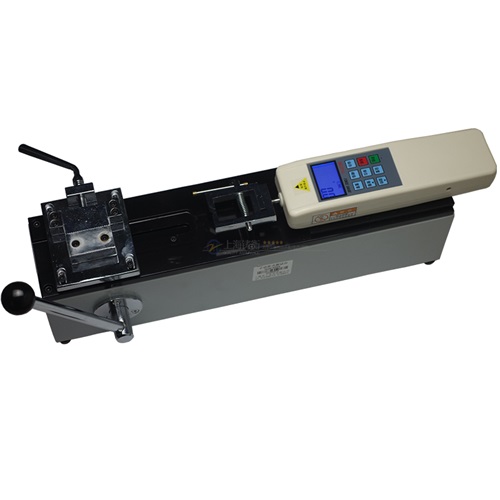

手搖式塑膠拉力測試儀圖片

手搖式塑膠拉力測試儀規格參數

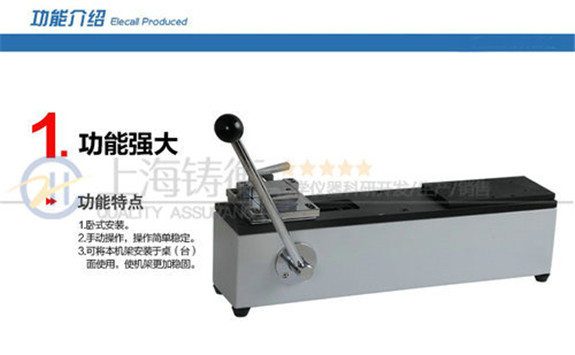

手搖式塑膠拉力測試儀功能特點：
1.臥式安裝。

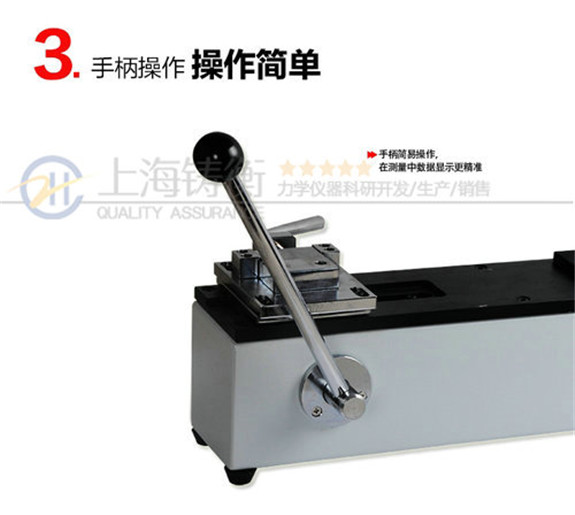

2.手動操作，操作簡單穩定。
3.可將本機臺安裝于桌（臺）上使用，使機架更加穩固。

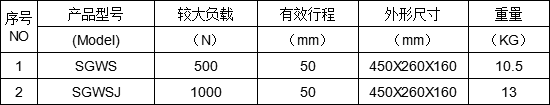

手搖式塑膠拉力測試儀技術參數：
1.長×寬×高：450mm×260mm×160mm。
2.有效行程：50mm。
3.額定負荷：500N。（也可配置1000N）
4.凈重：10.6Kg。

手搖式塑膠拉力測試儀操作過程：

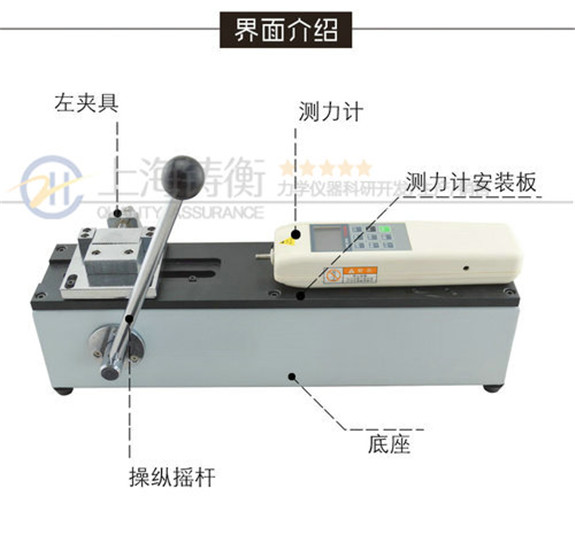

1、將各種線束接線端子一端電線部分放入左夾具的夾口中，旋轉手柄以夾穩電線部分(線束接線端子已被壓�。�。
2、將線束接線端子另一端放入右夾具的夾口中，旋轉把手以保持線束接線端子一端卡在中間。
3、用M4內六角扳手，將左夾具中心對準右夾具的中心。

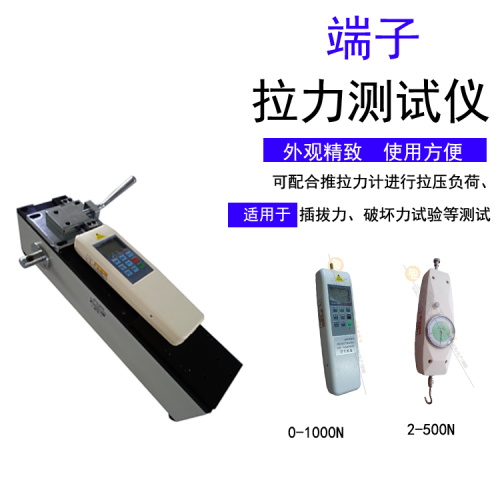

4、若用HF系列（數顯推拉力計）的推拉力計時，打開電源，待液晶顯示屏顯示為零后即可。
5、若安裝NK系列（指針式推拉力計）的推拉力計時，按一下切換按鈕，使指回到零位即可。
6、旋動機身的手柄，使其左夾具向左運動，并能夠右夾具卡住端子。

手搖式塑膠拉力測試儀注意事項
A、設備應安裝在干燥通風、無腐蝕氣體存在的廠房中。
B、設備安裝牢固，要有可靠接地，設備專線供電，以防干擾。
C、設備周圍不得有強磁場干擾源,設備主軸不能承受徑向力，同軸度要求誤差不超過0.05mm，使用有補償間隙的柔性聯軸節,設備由專業操作人員按照分類說明書設定儀表參數并操作。
D、設備出廠精度已經標定，非專業人員不得調整任何標定的精度上的按鍵和旋鈕，否則會造成精度偏差，需返回重新標定，非專業人員不得操作。
E、環境溫度不超過40℃，海拔高度不超過2500m。當環境溫度為20℃時，相對濕度不大于85%。

手搖式塑膠拉力測試儀在元器件行業的應用
推拉力測試是衡量器件的固定強度、鍵合能力等不可缺少的動態力學檢測，可擴張性強，測量值***精密，可以進行不同速率和推刀高度下焊點強度比較；通過恒速運動來檢測材料的強度，可以直觀有效的檢測焊點的可靠性。觀察測試材料件底部焊點情況，以及測試獲得的推力值和曲線分析料件焊點的可靠性。

測試目的: 由于料件實際上板應用后出現本體外殼脫落的情況，所以用推拉力測試仿真機械失效模型。通過測試后的推力值和現象檢測焊點的牢固度。

拉力測試在目前市場上主要是為了驗證以下一點：
A、評估金線焊接點的可靠性

推力測試時，推力方向是平行于被測物平坦的表面；推力測試后，推力值還應結合放大鏡觀察焊接實際情況對焊點的可靠性進行評估。理論上被測樣品宜多，推力值越大越好。
推力測試在目前主流市場上主要是為了驗證以下三點：
A、評估貼片式料件焊點的可靠性
B、評估IC與PCB之間焊點的可靠性
C、評估BGA封裝料件焊點的可靠性

若您想要了解產品報價，詳細規格參數，功能特點  可以點擊→ 咨詢    聯絡我們

產品執行標準
JB/T 9376-2015  《線材扭轉試驗機 技術規范》

JJG445-2000   《工作測力儀檢定規程》

RB/T 034-2020  《測量設備校準周期的確定和調整方法指南》

JB/T 5669-1991 《數字式測力儀》

GB/T 13634-2019   《金屬材料 單軸試驗機檢驗用標準測力儀的校準》


保修說明：
免費保修時間：只要是屬于上海鑄衡公司的產品，產品質量原因所發生的產品之故障，均自購買之日起憑保修單保修一年。
只要超出一年的，均按收費服務，依故障狀況酌情收取零件、維修、校準等費用。
產品使用過五年發生故障的時侯，本公司一樣給予服務，若是本公司無零件庫存，則歉難服務。
用戶所在地暫無維修單位的親，請將產品發至本公司修理！
